投影边缘融合技术就是将至少两台及以上的投影机投射出的画面进行边缘重叠,并通过边缘融合软件进行亮度和色彩的处理,最后在投影大屏幕上显示出一个没有缝隙、尺寸更大、高分辨率的整幅画面,画面的效果就像一台投影机投射的画质。

当两台或多台投影机组合投射一幅画面时,两台投影机投射的画面交叉重叠部分,会有一部分影像重叠,投影边缘融合的最主要功能就是把两台投影机重叠部分的亮度逐渐调低,使整幅画面的亮度一致;同时通过边缘融合软件,让交叉重叠区域的色彩与周边的颜色色彩一致。

投影边缘融合的目的:1)组建超大屏幕的显示系统;2)整个大屏幕显示的亮度、色彩均匀度一致;3)实现多路视频源信号同时上传并显示在大屏幕上;4)显示超高分辨率图像。

投影边缘融合特点:

1、可以增加投影屏幕尺寸并保障画面的完整性和一致性

多台投影机拼接融合投射出来的画面可以实现单台投影机无法实现的超大屏幕;可以让屏幕更长,或者更高;采用无缝边缘融合软件拼接融合而成的画面,可以调整画面画质,保证画面的亮度一致性和色彩的一致性。

2、可以增加分辨率,可以实现超高分辨率的大屏幕显示系统

单台工程投影机的分辨率最高为1920*1200(除开影院投影机),而多台投影机组合后的分辨率可以实现超高分辨率。比如,单台投影机的标准分辨率是1024 x768,三台投影机如果组合成3 x1的大屏幕拼接融合系统,投影交叉区域融合25%后,图像的分辨率就变成了2560x768;三台投影机如果组合成3x3的大屏幕投影拼接融合系统,投影交叉区域融合25%,那么融合后整个大屏幕显示系统的分辨率就变成2560*1920。通过投影边缘融合,我们可以实现任何分辨率的超大分辨率投影显示系统。

3、可以缩短投影安装距离

投影无缝拼接融合系统可以减少投影安装距离。我们以投射宽为5米的屏幕为例,单台投影机在不更换短焦镜头的情况下,如果该投影机的镜头系数为1.8,那么它的投影距离就是5x1.8=9米;使用同样的投影机两台组成投影边缘融合系统,则单台投影机实际投射的屏幕宽度为3米,它的安装距离就是3x1.8=5.4米,比单台投影机的安装距离缩短了40%。

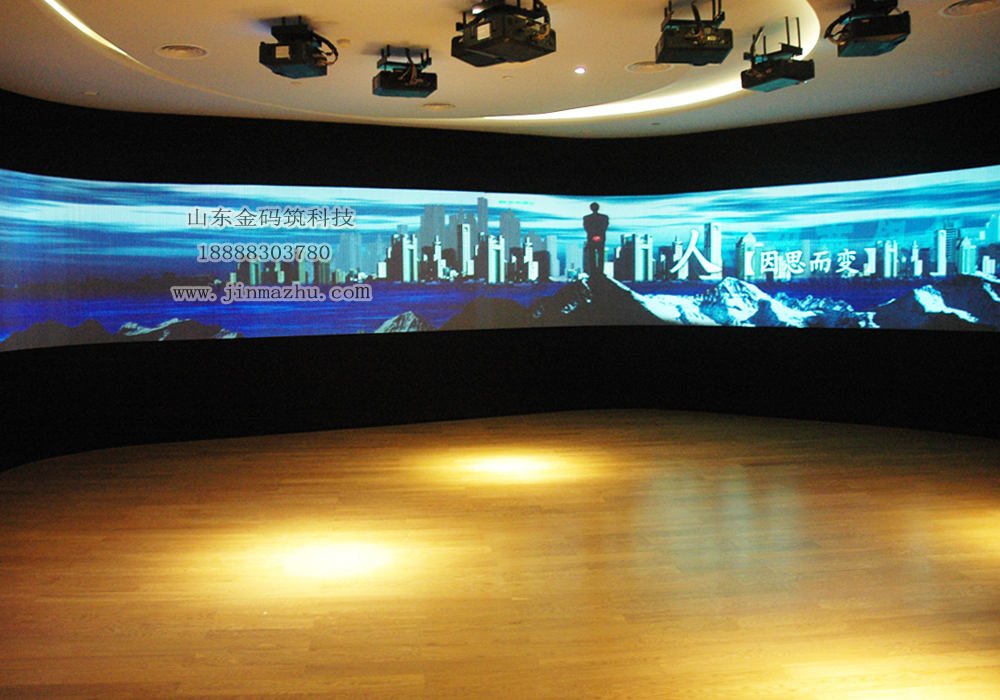

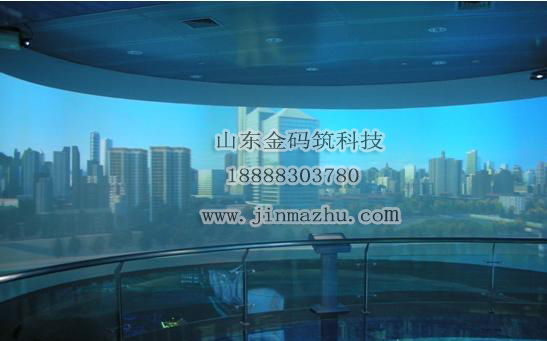

4、可以实现各种弧形大屏幕、环形大屏幕、异形大屏幕投影显示系统

现在各种虚拟仿真,虚拟现实投影系统广泛应用,在很大程度上得益于投影边缘融合系统的发展,它让人们可以按照自己的想法组建各种不同外观的大屏幕显示系统。

5、可以实现多路视频信号源同时展现在大屏幕系统上

边缘融合结合各种矩阵的搭配,可以让不同的电脑信号,视频会议信号,监控信号等视频源信号同时展现在投影大屏幕上,不同的视频源可以以整个大屏幕的方式展现,也可以放置在大屏幕上的任何位置,与其它信号源同时展示。这多见于指挥、调度、监控等应用场合。

投影边缘融合组成:

构建一套完整的投影边缘融合系统需要很多设备,任何一个部分出现问题,都可能影响整个系统的显示效果,但我们最关注的应该是:屏幕,投影机,边缘融合软件(边缘融合器)。

1、屏幕:大屏幕带给观众最直观的视觉冲击,就像去电影院看电影比在家用电脑看更觉视觉冲击效果一样,所以,投影机边缘融合拼接系统都是利用2台及2台以上的投影机投射如5米*2米,10米*2.7等超长,超高的显示系统上。屏幕的选择至关重要,首先确保屏幕整张无缝,才可以确保画面的完美显示;屏幕的整体要求是增益小,可视角度大,不变形。在具体对屏幕的要求上,第一是增益小,对这种大屏幕的增益一般范围是0.8-1.0之间;第二是可视角度大,既然是大屏幕,那现场观看的人就会分布在不同角度进行观看,如果可视角度太小,容易造成两边的人看不清楚显示系统的内容,对这种大屏幕的可视角度要求是达到120°以上。

2、投影机:投影机投射的画面质量直接影响到大屏幕的显示效果,因此尽可能采用3片DLP技术的工程投影机,确保良好的色彩还原性。高端LCD液晶投影机也可以使用,但是在色彩一致性的调整上面,由于液晶投影机单台的色彩差异比较大,所以很少采用。投影机一般都采用“工程投影机”,其特点是双灯泡(不至于一个灯泡坏了,整个系统不能完全显示);电动聚焦、电动变焦(方便后期安装调试);镜头可以更换,配有从0.8:1到10:1的可选更换镜头(因为工程安装的场所,距离通常会受到限制);网络控制(这样的大系统,管理员都不是从事投影机IT行业的人员,而一般熟悉一点电脑、网络操作,如果系统能够网络控制,这样对使用方才具有真正意义)等参数是工程投影机所具备的。

3、边缘融合软件:边缘融合软件决定了整个大屏幕显示系统能不能分屏,开窗等,对于信号源的处理速度、画面的清晰度、融合的质量,都至关重要,所以选择好的边缘融合器,决定了显示的好坏、快慢,维护的难易。

对于边缘融合软件基本要求:

支持画中画功能

支持任意曲面

支持本地监控操作,支持任意远程网络监控操作。

支持远程开窗口、窗口大小可以自定义

支持远程控制处理器的关闭、重起

支持同时开多个媒体信号的窗口

支持媒体信号窗口与RGB、VIDEO信号的叠加

支持预设各种模式及调用模式

支持特技效果的开窗功能

设计投影边缘融合系统的步骤

1、确定整个大屏幕显示系统的尺寸:可以由客户提出具体的大小,也可以由设计方根据会议室大小来选定屏幕大小。

2、确定投影机的数量:根据屏幕的大小,选择使用几台投影机进行边缘融合拼接。

3、选择投影机(确定投影机亮度、分辨率、镜头);这个非常重要,是选择普通投影机还是选择专业工程投影机,投影机亮度参数,分辨率指标,镜头系数都是根据现场环境做出恰当选择。需要考虑到系统的可持续性使用,后期维护等各种问题。

4、选择屏幕(考虑屏幕增益、均匀度、平整度);是选择正投屏幕,还是背投屏幕,是选择金属屏幕,还是选择光学屏幕。

5、选择边缘融合处理器;边缘融合软件的功能对融合后的效果影响相当大,在许可的范围内,尽量选择一些大品牌的边缘融合软件,可以更好的调节色彩差异和融合区的亮度。

6、进行安装设备及校准屏幕和投影机

7、进行现场边缘融合调试

8、播放内容进行验收。

投影边缘融合广泛应用于市政安防、政府管理、城市规划、院校教育、酒店管理、医疗查询、地产营销、轨道交通、数字旅游、企业展厅、银行服务、税务管理、科技馆、规划馆、博物馆、展览馆、科普馆等行业领域。
